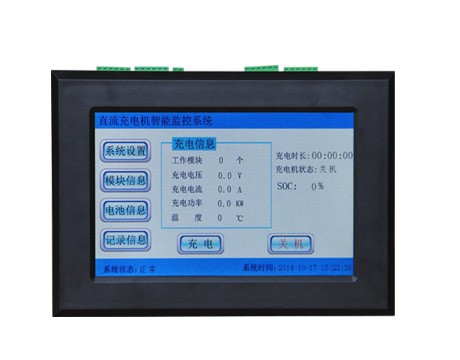

SMC系統監控模塊
SMC系列中之監控模塊是我公司為充電站、換電站等場所設計制造的多功能監控模塊，它是SMC模塊式整車充電系統的重要部件，適用于充電站、換電站等場所作為電動汽車非車載充電設備。
監控模塊應用：
● 一體化充電樁
● 分體式充電樁
主要特點：
● 采用OLED屏（強光下顯示界面清晰可見），能夠實現友好的人機界面，顯示人性化；
a）將充電狀態呈現給用戶，清楚了解充電進度及是否正常；
b）手動設定過程中，顯示人工輸入信息
● 語音播報功能：提示客戶將要進行的操作；
● 刷卡功能：
● 計量功能：主控板通訊符合DL/T 645—1997和DL/T 645—2007協議;
● 通訊和監控功能：
a）以太網或GPRS方式，和上級監控管理系統通訊；
b）與電池系統通訊；
c）與充電系統通訊，控制充電系統的工作及采集充電機的工作狀態；
d）四遙功能：遙信、遙測、遙控、遙調；
● 數據記錄與上傳：
a）記錄、存儲充電過程中數據，并上傳記錄事件（啟動類型，啟動時間、充電時間、
充電電量、車輛信息、故障事件等）
● 安全保護功能：
a）急停功能：在緊急情況下，從硬件上切斷充電回路并提示用戶；
b）防雷保護：防雷器件在損壞的情況，從硬件上切斷電源并提示用戶；
c）短路保護：在輸出短路及熔斷器損壞情況下，從硬件上切斷電源并提示用戶；
d）漏電保護：在漏電情況下，從硬件上切斷充電回路并提示用戶；
e）反接保護：充電槍與車連接好后，電池輸出打開后，能夠檢測到輸出是否反接，
并提示用戶；
f）絕緣保護：每次充電開始前，對輸出絕緣進行檢測，如果有異常停止充電并提示
客戶；
● 系統參數修改權限分級管理
● 遠程在線升級功能
